エンボスキャリアテープ成型機

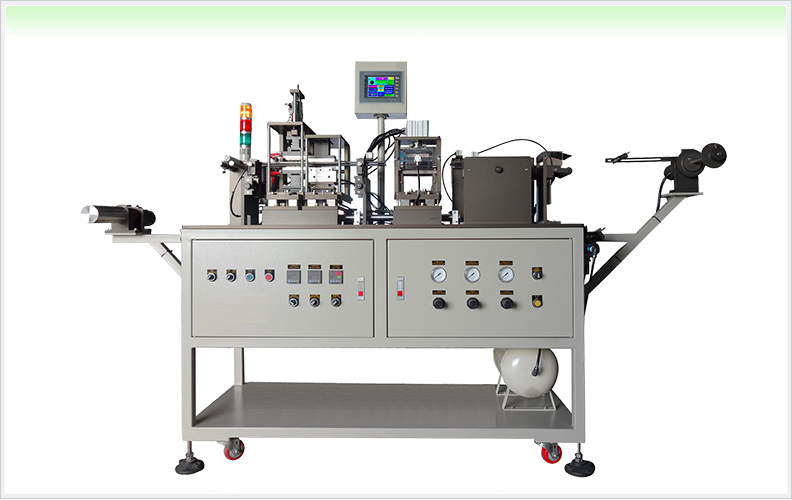

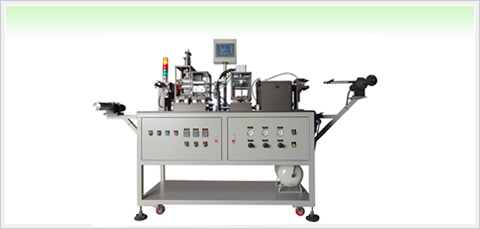

エンボスキャリアテープ成型機

金型構造がシンプル、かつ深絞り成形加工が可能な｢圧空成形方式｣のエンボスキャリアテープ成型機です。
最大88mm幅のテープにも対応でき、多種多様な条件でフレキシブルな成形ができるコストパフォーマンスの高い装置です。
特殊仕様や金型製作もお受けいたします。

特長

Point1 業界トップクラスのスピード
 最速300m/hの高速成形が可能です。
生産性アップに抜群の効果を発揮します。

Point2 簡単操作
 手動操作や各パラメータの設定はカラー表示で見やすいタッチパネル
で行えます。
異常表示や状態監視もできるので、誰にでも使える簡単操作です。
  • ①テープ予熱 ・成形条件に応じて温度や時間が自由に設定できます。 ・ヒーターの交換が簡単です。
  • ②ポケット成形 ・圧縮空気圧方式なのでオス型が不要です。 ・メス型はアルミ製なので機械加工が容易、かつ特殊な形状にも
    　対応できます。     ・最大30mmまでの深絞りが可能です。 ・ポケット底面に英数字を刻印することもできます。
  • ③穴加工（送り穴、ポケット底穴） ・穴加工ピンの交換が容易です。 ・ピン径はご要望に応じて変更できます。
  • ④テープ送り ・ボールスクリューとサーボモータ駆動による高度な位置決め機構です。 ・送り速度やストロークが自由に設定できます。
  • ⑤テープ巻取り ・標準装備はシングル巻きです。 ・オプションでトラバース巻取り機をご用意しています。

Point3 その他
 ・タッチパネルはカラー表示で見やすい画面です。
・タッチパネルの表示文字は日本語・英語・中国語に切り替えができます。
・成形後は水冷式で瞬時にポケット形状を保持します。
・穴のパンチカスはボックスに集められます。
・オプションで検査ユニットをご用意しています。


操作画面一例

【制御画面】

【手動運転画面】

【検査設定画面】

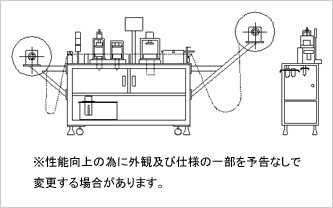

※性能向上の為に外観及び仕様の一部を予告なしで変更する場合があります。

主な仕様

型式 TTM-YT1688JP
成形方式 圧縮空気圧
成形対象原反 材質：一般PS、導電PS、PET、PC、PP
幅：8～88mm
(装置変更で最大150mmまで可)
厚さ：0.25～0.5mm
絞り深さ 最大30mm
生産速度 最大300m/h
送り長さ 最大120mm/ショット
制御方式 プログラマブルコントローラ(三菱)
操作部 カラータッチパネル及び各種スイッチ
駆動部 サーボモータ(三菱)
ボールスクリュー(THK)
ユーティリティ 電源：AC200V
エアー：ドライエアー0.6MPa以上
本体寸法(mm) 2700W x 700D x 1800H
本体重量 約180Kg
